在线CCD视觉检测系统 在线CCD视觉检测系统

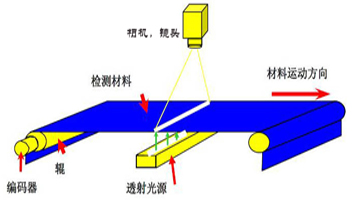

将工业CCD 相机架设在产线上方进行实时在线扫描,利用高亮的LED线性聚光光源进行背打光。当出现针孔时,强光透过针孔,被CCD相机采集到,经过处理,系统自动记录针孔的图像、位置等信息,同时通过信号控制实现打标机对针孔的自动贴标定位。
技术介绍 【表面瑕疵检测系统】主要用于检测各类板卷材表面出现的孔洞、边裂等缺陷,借助于由工业CCD相机、高亮LED线性聚光光源组成的针孔检测成像系统,及时准确的反应孔洞、边裂的形状、尺寸以及位置等具体信息,在为质量控制、产品评级提供真是准确数据的同时,有效的节约了生产成本、提高了产品质量.

 检测对象 镀锡板、马口铁、镀锌板、冷轧板,无纺布,薄膜等材料
 检测幅宽 1250mm(根据产线幅宽进行定制)
 缺陷类型 污点、蚊虫、杂质、油污、褶皱、纤维、结点、异物, 针孔、边列、宽度变化
 检测速度 MAX:600m/min /Max:800m/min(取决于相机数量及检测精度)
 检测精度 0.02mm*0.02mm(根据用户精度要求进行设计)
 针孔标识 自动声光报警,同时在针孔边缘自动粘贴标签
 测宽精度 板面无横向纵向偏移时≤3mm
 历史记录 记录板宽、针孔米数、直径、横纵向位置、图像信息在线CCD视觉检测系统
