三轴吹送式自动对位系统锁螺丝机

CM500是一款三轴吹送式自动锁螺丝机，是一款最适合通讯行业的三轴自动对位锁螺丝设备。三轴XY带动螺丝刀移动到设定点后供螺丝机机构将螺丝吹至批头前端，Z轴下压将螺丝锁入产品，Z轴提起瞬间供螺丝机机构补入第二颗螺丝一次循环完成整个产品锁付，气吹式自动送料更快捷，一分钟最大供应60颗螺丝，送料信号由CCD相机对位触发，准确高效，三轴机器人，可在XYZ三个方向任意移动定点锁螺丝，有效范围530mm*537mm，根据需锁付的产品编辑程序，支持多组程序的储存，当更换产品时只需调取相应的程序即可，驱动部分采用伺服电机，保证高精度，高刚性，重复定位精度在±0.05mm以内。

应用范围

滤波器，双工器，笔记本电脑，集成基板，液晶面板等。

设备优点

1. 高效率，单颗螺丝一般锁付效率为1.2～1.5秒/颗；

2. 通用性强，柔性治具对应不同尺寸的产品只需要调整治具、变更程序即可；
3. 自动化程度高，工作均由设备自动完成，降低操作者的劳动强度；
4. 省力，操作时可以大大减轻人工操作的强度；
5. 精度高，伺服电机配直线导轨，重复误差小于±0.05mm，特别适合精密级产品组装。

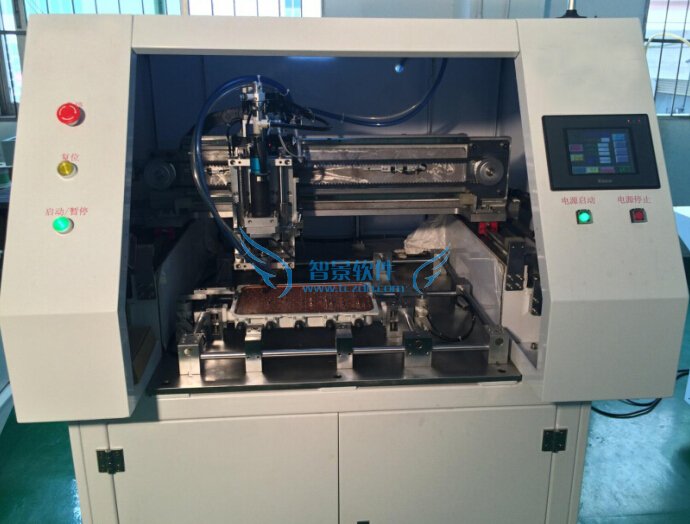

设备照片





装配调试现埸



产品参数：

输入电源：AC220V 50HZ

工作气源：0.5-0.7Mpa

控制器：嵌入式工控PC：

定位方式：视觉定位

轴数：3轴、4轴

设备节拍：(0.6S~1S)/个

总功率：0.35KW
