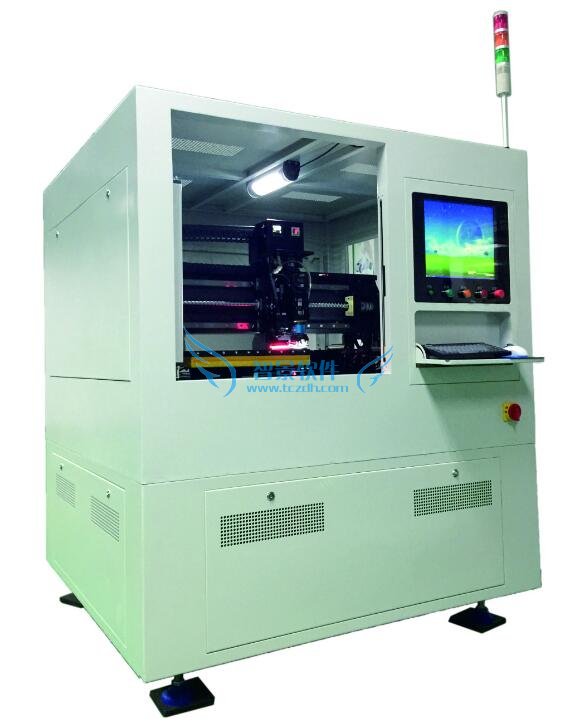

fpc贴片机,自动贴合机对位系统
产品用途丨
该设备是一款将卷装补强板材料使用模具冲型或者剪切成型，通过X、Y轴移动与CCD相机扫描，将补强板粘贴到设备加热板面FPC（柔性线路板）产品上的设备。
产品特性丨
- 上料部采用卷式上料，通过步进马达控制入料长度，经过裁切后由送料台送出
- 贴附机构由精密滑台驱动到达送料台上方，通过真空吸附取走待贴装PI补强片
- 贴装工作台根据程式计算运行至待贴位，贴附机构下降将PI补强片贴装同时加热，贴装完成
- 左右贴头交替工作，快速完成贴片工作
- 贴片完成后工作台退回操作位并报警提示，人工取走OK板，同时放上待贴板，机台重复运行
- 采用工控机与运动控制卡控制各轴运动，重复定位精度0.01mm。
- 自主开发控制软件，可根据客户要求任意修改程式满足客户要求

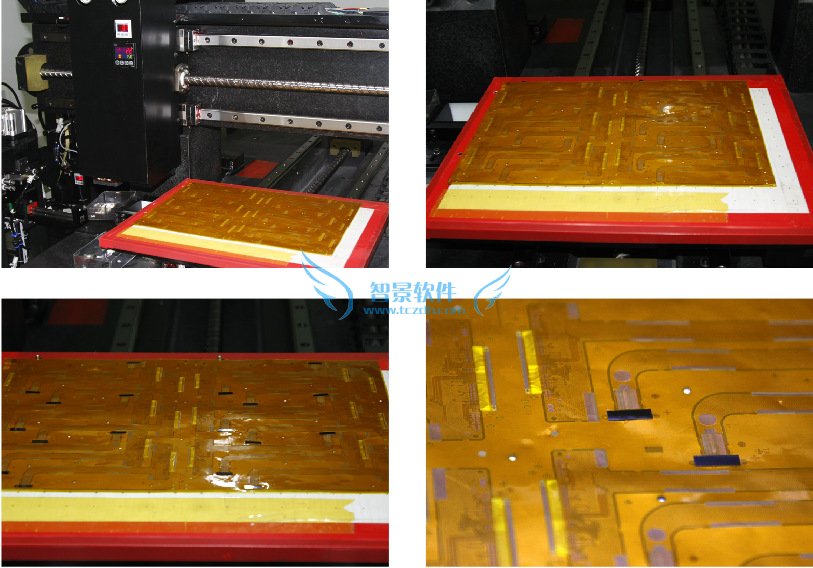

应用实例丨
