客户自动对位玻璃切割机

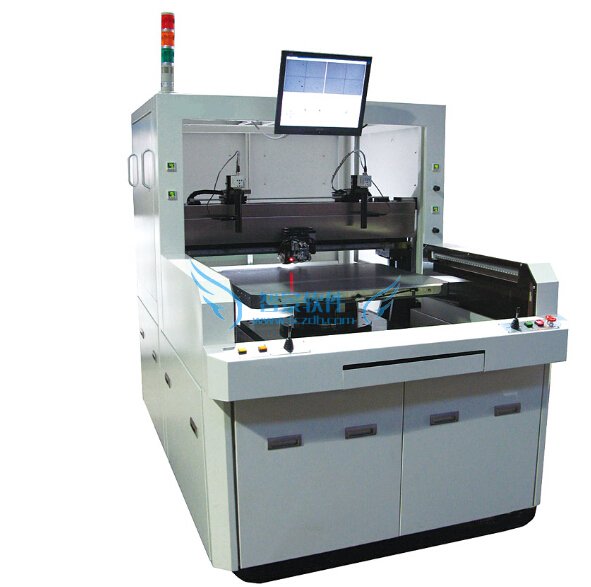

全自动视觉CCD对位玻璃切割机是可以自动切割直线、圆弧、椭圆、曲线等的玻璃切割设备，具有双相机视觉自动对位功能。用户可以导入DXF等格式的CAD文件到机器系统控制软件内，然后使用系统控制软件编辑切割路径，最后在自动控制模式下实现异形图形的切割。

 全自动视觉CCD对位玻璃切割机的技术规格如下：

整机外形尺寸： 1500(L)×1100(W)×1500mm(H)

最大加工尺寸： 500 mm×500mm

玻璃厚度：     0.3～3mm

切割玻璃的精度:直线±0.02 圆±0.025 弧线±0.035

重复定位精度： ±0.01mm

最小脉冲精度： 0.001mm
 控制轴：       X轴、Y轴、Z轴、T轴

切割速度：     X轴、Y轴：6-450mm

最大移动速度：500mm

刀压调整 ：   电磁比例阀自动调节刀头气压，自动切割时可自动调节每段线的压力。

CCD光学系统： 放大倍率 > 50倍。

自动深度检测：安装有深度感应装置，可以自动检测切割深度,并具有保护功能。

切割工具 ：   金刚刀轮

控制系统 ：    研华工控机+WINDOWS XP系统控制，安装SINNC GLASS VISOION控制软件，切割路径图形化显示。

触摸屏控制：  采用工业触摸屏作为用户操作的界面，参数输入与功能控制可以用触摸方式实现。

程序输入方式：导入CAD图形，在控制系统软件内设置图形加工参数，生成路径后转入自动模式可自由进行异形切割。也可以在办公室编辑图形,然后通过网线传送切割文件到玻璃切割工控机上。对于LCD的数据,可在屏幕上直接输入X、Y方向的间隔尺寸。

整机功率：     2.0Kw

定制功能：   对于特殊的需求，可以根据客户需要定制特殊功能与系统软件。

设备适用范围：TFT、LCD、PDP、触摸屏、手机面板、光学元件等。
