PCB自动修正智能定位修正系统：
柔性电路板定位

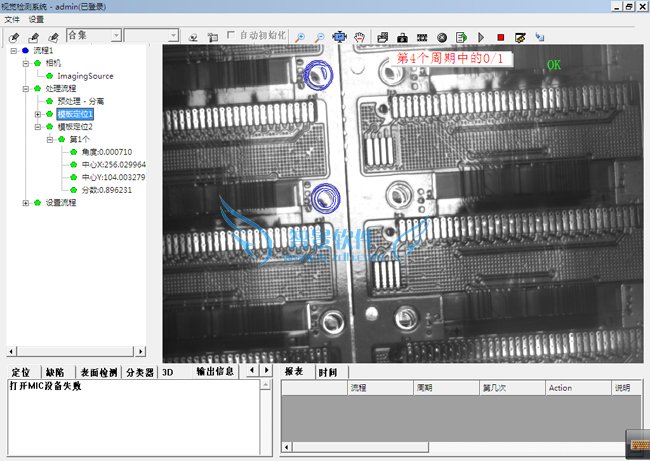

系统界面

界面图

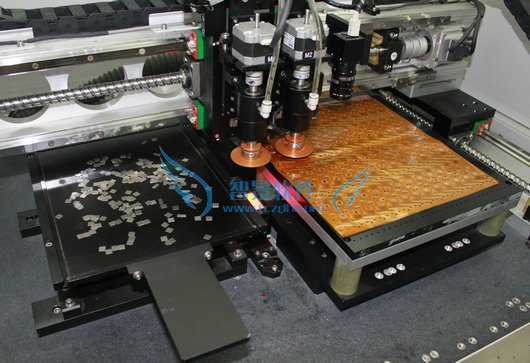

客户机械安装视觉定位

PCB补强片智能贴装机是智景软件配合客户最新研发的一款创新型PCB补强片贴装设备。采用全视觉影像对位系统自动识别补强片位置，可将散装的PCB补强片放在专用托盘上，无需精密摆放；PCB板材使用高精度视觉对位，可以通过PCB图纸快速编程，适用于不同大小形状和不同厚度的多种PFC补强片；通过CCD扫描和导航、定位和矫正贴装材料，同时软件可自动判断吸料良否，并自行处理。

1、采用全区域视觉定位系统自动识别补强片位置，可将FPC补强片散放在专用料盘上，并可任意摆放；

2、采用高精度视觉定位系统对FPC板材进行定位，定位精度高达0.01毫米；

3、采用大功率真空吸附平台，可确保FPC板材摆放平整，并具有加热功能，以确保补强片粘贴牢固；

4、采用高精度加热金属吸嘴，加热速度快，温度高，并可360度任意旋转；

5、具有自动角度修正功能，可将任意摆放的补强片进行角度和位置修正，以满足产品贴装精度；

6、具有不良品自动识别功能，可对FPC进行选择性作业；

产品规格

产能速度：2-2.6K/H

贴装精度：±0. 02mm

修正精度：±0. 1mm

重复精度：±0. 04mm

贴装头：金属特制吸嘴
